產品系列：工頻逆變電源系列
產品簡介：產品簡介： 三相電力逆變電源是一種后備式不間斷電源。它主要完成由直流到交流的逆變。主要針對電力系統的特性和要求設計制造，適合電力系統對供電設備高質量、高可靠性的要求設計，主電路采用先進的IGBT模塊組裝，提高產品的性能和可靠性，輸出電壓采用工頻隔離變壓器設計思想，加強了電源的抗沖擊性能，適應不同負載的要求。
- 產品介紹
- 功能特點
- 產品用途
- 技術參數
產品簡介：
三相電力逆變電源是一種后備式不間斷電源。它主要完成由直流到交流的逆變。主要針對電力系統的特性和要求設計制造，適合電力系統對供電設備高質量、高可靠性的要求設計，主電路采用先進的IGBT模塊組裝，提高產品的性能和可靠性，輸出電壓采用工頻隔離變壓器設計思想，加強了電源的抗沖擊性能，適應不同負載的要求。
該系列逆變電源專為變電站，發電廠設計，用于電力遠動，通訊，監控，事故照明等，也可以為發電廠交流潤滑泵，交流風機，水泵提供不間斷電力。本產品通常可根據應用場合設定為直流主用或交流主用，由靜態開關控制切換。
性能特點：
※ 采用美國INTEL公司微處理器，原裝日本三菱IGBT
※ 采用高集成化數字電路設計，提高機器效率并有效減少故障率
※ 純正弦波輸出，波形純凈、穩定
※ 輸出采用隔離變壓器，輸出電壓穩定，安全
※ 全橋電路結構，適用于任何負載
※ 允許在開機狀態下切斷直流后，自動切換到市電旁路，不影響負載的供電，方便對直流供電系統進行維護和更換
※ 具有提損耗、過載能力強、保護功能齊全、模塊化封裝等特點，保證了逆變過程的穩定可靠
※ 具有輸出短路保護；超強防雷擊、浪涌及突波保護；過流保護；輸入過壓、欠壓保護；內部過溫保護

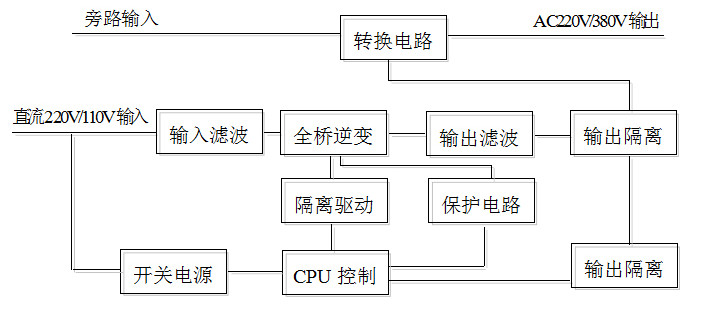

產品原理圖：
三相逆變電源技術參數：
|
型號 |
OSM220 -33020 |
OSM220-33030 |
OSM220-33050 |
OSM220-33100 |
OSM220-33200 |
OSM220-33450 |
OSM220-33600 |
OSM220-331000 |
|
|
直流輸入 |
額定電壓 |
220Vdc（不同電壓可定制） |
|||||||
|
電壓范圍 |
180-300Vdc（不同范圍可定制） |
||||||||
|
額定電流 |
10.1A |
15.2A |
25.3A |
49.4A |
99A |
222A |
296A |
496A |
|
|
旁路輸入 |
允許電壓 |
380Vac±15% |
|||||||
|
額定電流 |
3.0A |
4.5A |
7.6A |
15A |
30.1A |
68.4A |
91.2A |
152A |
|
|
切換時間 |
旁路?逆變 |
≤4ms |
|||||||
|
交流輸出 |
額定容量 |
2KVA |
3KVA |
5KVA |
10KVA |
20KVA |
45KVA |
60KVA |
100KVA |
|
額定功率 |
1.6KW |
2.4KW |
4.0KW |
8.0KW |
16KW |
36KW |
48KW |
80KW |
|
|
額定電壓 |
380Vac(三相四線) |
||||||||
|
額定頻率 |
50HZ |
||||||||
|
額定電流 |
3.0A |
4.5A |
7.6A |
15A |
30.1A |
68.4A |
91.2A |
152A |
|
|
電壓精度V |
380ac±3% |
||||||||
|
頻率精度Hz |
50Hz±0.05Hz |
||||||||
|
波形失真度(THD) |
≤3% (線性負載) |
||||||||
|
三相負載不平衡能力 |
≤100% |
||||||||
|
動態響應負載0-100% |
5% |
||||||||
|
功率因素（PF） |
0.8 |
||||||||
|
過載能力 |
150%,10秒 |
||||||||
|
峰值系數 (CF) |
3:1 |
||||||||
|
逆變效率 |
91% |
||||||||
|
工作環境 |
耐壓要求 |
2000Vac,1分鐘 |
|||||||
|
噪音（1米） |
≤50db |
||||||||
|
使用溫度環境 |
-10℃~+50℃ |
||||||||
|
濕度 |
0~90%，不結露 |
||||||||
|
使用海拔m |
≤2000m |
||||||||
|
保護功能 |
輸入接反、欠壓保護、輸出過載、短路保護、過熱保護 |
||||||||
|
150KVA-600KVA三相逆變電源可接受定制 |
|||||||||
